Mikrofoninvaihtokytkin 2 x 5 vaihto OL5WAYSW (vipu 3.5mm)

Main Page > Parts for musical instruments > Pickup switches for guitar pickups > TC ja ST -tyylin kytkimet

Mikrofoninvaihtokytkin 2 x 5 vaihto OL5WAYSW (vipu 3.5mm)
Mikrofoninvaihtokytkin 2 x 5 vaihto OL5WAYSW (vipu 3.5mm)
Mikrofoninvaihtokytkin 2 x 5 vaihto OL5WAYSW (vipu 3.5mm)
Product code
101903
EAN
0000000146753
Available
0 pcs
Delivery costs from
7,00 €
5,58 € VAT 0,00 %
pcs

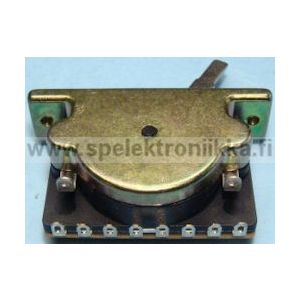

Tuote 101903. OL5WAYSW, laadukas tukeva valurunkoinen alkuperäinen Korealainen haulikontakteilla tehty 2 x 5 -asentoinen mikinvaihtokytkin. Kontaktit on tehtaalla valmiiksi oikosuljettu erikois-sovelluksia varten. Käyttöönotossa katkaise sivuleikkureilla oikosulkulenkit, jos teet tavallisia kitarakytkentöjä. Ilman nuppia ja ruuveja, 3mm kierteet. Maadoitus korvakkeet rungolle. Huom ! Tämä ei ole piirilevykontakteilla tehty kytkin, tuo piirilevy suojaa mekaniikkaa. (ÄLÄ AVAA RUUVEJA .. jouset ja haulet lentävät ulos). Ilman nuppia ja ruuveja, 3mm kierteet. Yhteiset navat ovat 5 ja 4. Kontaktit tapahtuvat:
5>6 / 5>6:7 / 5>7 / 5>7:8 / 5>8 sekä
4>1 / 4>1:2 / 4>2 / 4>2:3 / 4>3.

Quality pickup switch with die cast body, 5 and 4 are common contacts. Grounding contacts for body. Mounting screw spacing 41.27mm (1.625"). 3 mm thread in mounting holes. Body depth 28.0mm (1.102"). Lever: 1mm x 3.4 mm(0.039"x 0.134"), supplied without knob and screws. 3mm threads.

Alimmaisena lähikuva OL mikinvaihtokytkimen mekaniikasta kun suojalevy on poistettu.
Below mechanics of OL switch, cover removed.
