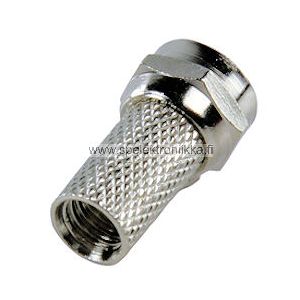

F -liitin, kierrettävä hyvälaatuinen 5.0 mm kaapelille
Main Page > Elektroniikka > Liittimet > RF-liittimet > F
Tuote 103744. F -liitin, kierrettävä hyvälaatuinen 5.0 mm kaapelille. F -liittimistä sanotaan että sen ja sen paksuiselle kaapelille, mitta tarkoittaa kaapelin ulkohalkaisijaa silloin kun suojafoliot ja punokset on käännetty kaapelin kuoren päälle. Mitta on hieman "häilyvä" suure.
F liittimen asennusohje kaapeliin, yltiölyhyt oppimäärä.
1. Kuori kaapelista kuorta pois sopiva pituus.
2. Taivuta suojafoliot ja punokset kuoren päälle.
3. Kuori keskijohdin näkyviin sopivalta pituudelta.
4. Tälläile ja katsele olisikko kuorinta onnistunut.
5. Kierrä F liitin kaapeliin kiinni, eli nuo foliot ja punokset jäävät kaapelin kuoren ja F liittimen väliin puristuksiin.
6. Katso että keskijohtimen eriste on likimain liittimen pohjassa siten ettei keskijohdin pääse koskettamaan liittimen runkoa.
7. Katkaise keskijohdin liittimen pinnan tasalta tai aavistuksen verran syvemmältä.
8. Siisti liittimen takaosasta törsöttävät folion ja punoksien rietaleet pois.
