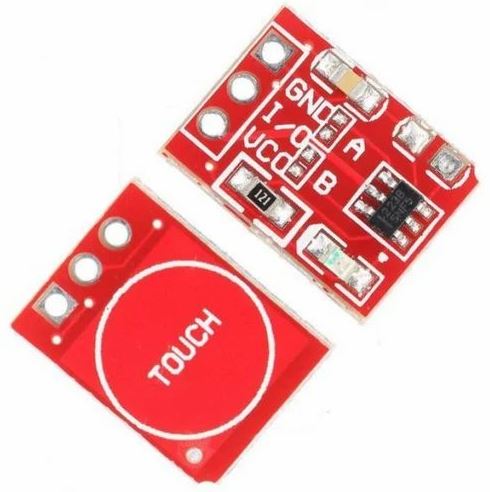

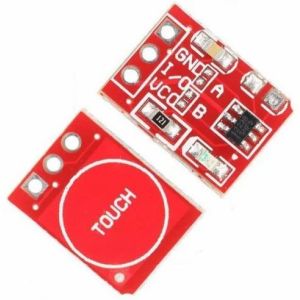

TTP223 Kapasitiivinen kosketuskytkin

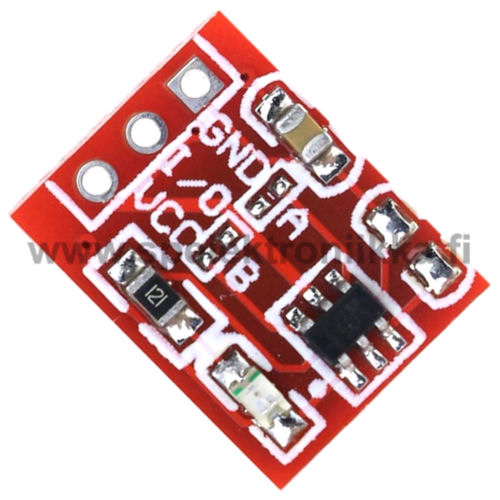

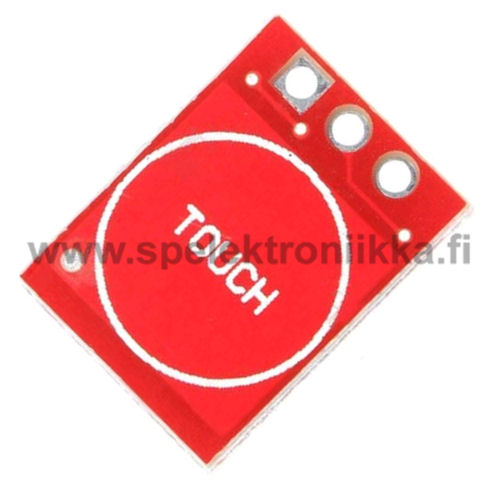

TTP223 Kapasitiivien kosketuskytkin moduuli lähdön tilan saa koodattua tinasilloilla. Oivallinen mm. monenlaisiin vedenpitäviin kytkentöihin. Digitaalilähtö ei kestä releen kytkemistä lähtöön. Kosketettaessa tai tuotaessa sormi hyvin lähelle piirilevyn pintaa "painikkeen" puolelta, lähtö nousee ylös tai alas riippuen miten olet sen koodannut piirilevyllä olevien A ja B pisteiden avulla. Oletus on momentary. Aika herkkä, toimii myös ohuiden esim. kotelojen seinämien läpi.

TTP223 IC piirin ominaisuuksista:

ƒ Operating voltage 2.0V~5.5V
ƒ Operating current @VDD=3V, no load, SLRFTB=1
At low power mode typical 1.5uA, maximum 3.0uA
At fast mode typical 3.5uA, maximum 7.0uA
@VDD=3V, no load, SLRFTB=0
At low power mode typical 2.0uA, maximum 4.0uA
At fast mode typical 6.5uA, maximum 13.0uA
ƒ The response time max about 60mS at fast mode, 220mS at low power mode @VDD=3V
ƒ Sensitivity can adjust by the capacitance(0~50pF) outside
ƒ Have two kinds of sampling length by pad option(SLRFTB pin)
ƒ Stable touching detection of human body for replacing traditional direct switch key
ƒ Provides Fast mode and Low Power mode selection by pad option(LPMB pin)
ƒ Provides direct mode、toggle mode by pad option(TOG pin)
Open drain mode by bonding option, OPDO pin is open drain output,
Q pin is CMOS output
ƒ All output modes can be selected active high or active low by pad option(AHLB pin)
ƒ Have the maximum on time 100sec by pad option(MOTB pin)
ƒ Have external power on reset pin(RST pin)
ƒ After power-on have about 0.5sec stable-time, during the time do not touch the key pad,
And the function is disabled
ƒ Auto calibration for life
And the re-calibration period is about 4.0sec, when key has not be touched
