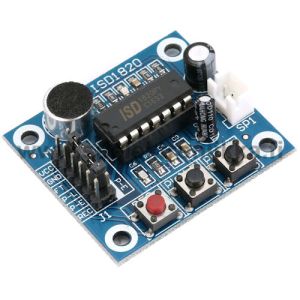

ISD1820 Voice Recording / Playback Module Ääninauhuri kaiuttimella

Tuote SSD241069. ISD1820 Voice Recording / Playback Module Ääninauhuri kaiuttimella. HUOM ! Toimii myös itsenäisesti eli ei tarvitse arduinoa tai muita ohjaukseen. Oivallinen laite jos samaa sanomaa pitää toistaa uudelleen ja uudelleen, laittaa tervehdys kuulumaan kun ovi avataan ym. ym... Jos ääntä ei lähde tarpeeksi voi tähän kytkeä lisävahvistimen (muista DC erotuskondensaattori / kondensaattorit, riippuen miten kytkennän teet), oivallinen pikku laite vaikka Wappukulkueeseen toistamaan sinulle tärkeää mielipidettä. Käyttöjännite 3 - 5VDC. ÄLÄ ylitä tuota 5V jännitettä !

Helppokäyttöinen:

Kolme painiketta: REC, PLAY E, PLAY L

Nauhoitus, pidä REC-näppäintä pohjassa nauhoitus loppuu kun 10s aika on täynnä, vaatii hieman totuttelua saada sanottavansa sopivasti 10s pitkään aikajanaan.

Jos painat kerran PLAY E nappia toistuu viesti kerran.

Jos PLAY L pidetään painettuna toistetaan viestiä niin kauan kunnes PLAY L vapautetaan.

Piikkirimassa olevalla P-E jumpperilla saa toistoluupin päälle (sama jos PLAY L pidetään painettuna koko ajan)..

Piikkirimassa olevalla F-T jumpperilla saadaan mikrofonisignaali kuulumaan suoraan kaiuttimesta jos sellaiselle ilmenee tarvetta vaikkapa väentungoksen ojentamisessa Wappukulkueessa.

Myös muutamia muita eri tunauksia (äänitysaika, näytteenottotaajuus, kaistaleveys) voi tehdä värkkäilemällä, jos kiinnostusta riittää kannattaa tutustua ohjeisiin joita netti on pullollaan.

Täällä syvällisempää dataa:

https://www.alldatasheet.com/datasheet-pdf/pdf/1132094/ETC2/ISD1820.html
