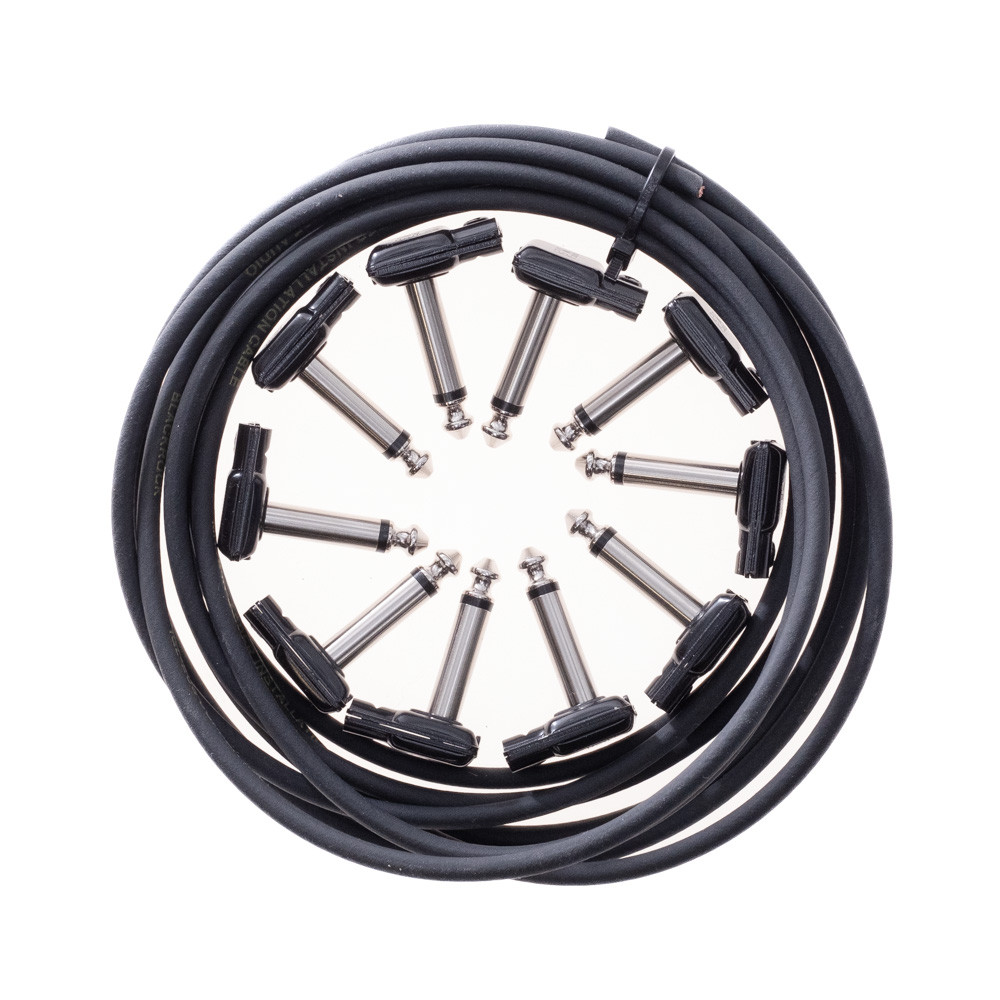

Evidence Blackrock + ESP Pedaalilautasetti (3m kaapelia +10kpl plugeja)

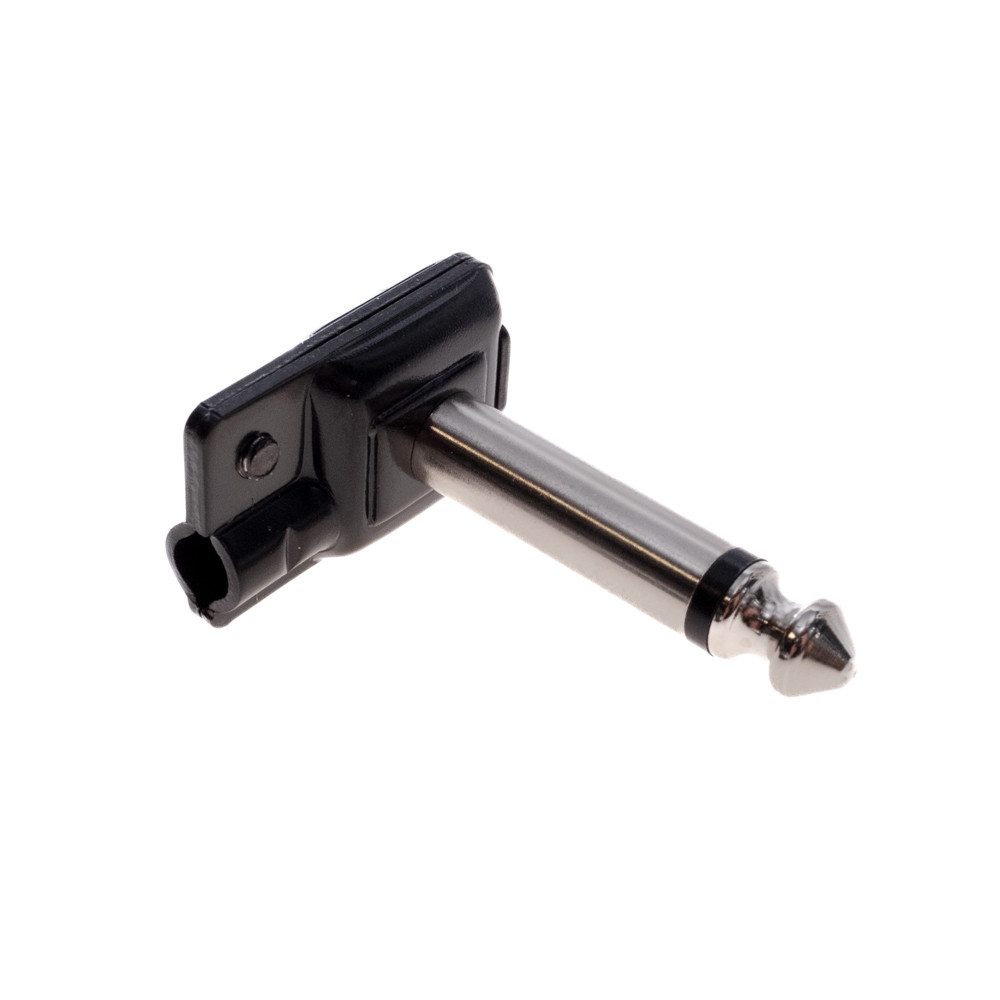

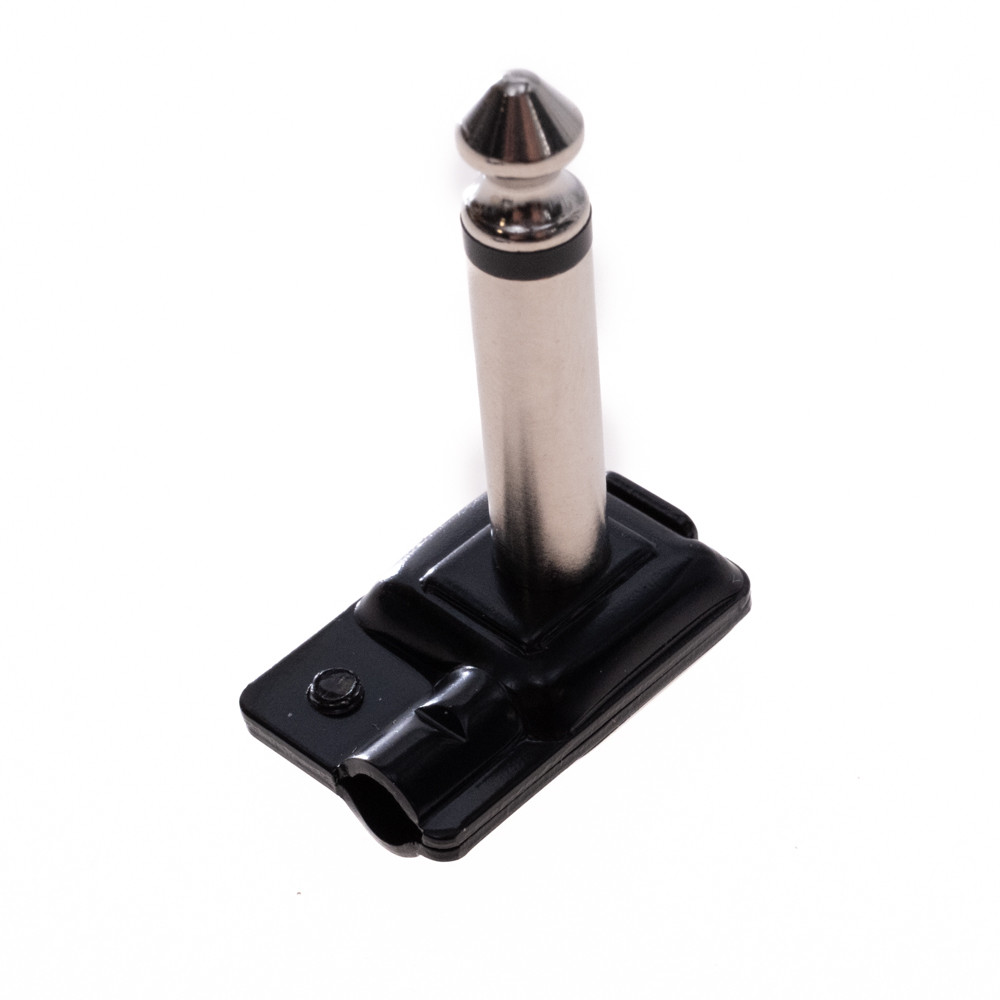

ESP-RA™ PLUG
ESP-RA™ on ensimmäinen juotettava 1/4" plugi Evidence Audiolta ja suunniteltu ensisijaisesti kuulostamaan paremmalta kuin mikään muu liitin.
Mihin luokkaan se kuuluu? Sen kompakti koko ja kulmikas muotoilu tekevät siitä erityisen sopivan käytettäväksi pienempien kaapeleiden kanssa erityisesti pedaalilautoihin. Kaapeleille, joiden ulkohalkaisija on 4 mm tai noin 0,155".
Nykyiset liittimet, joita käytetään patch-kaapeleissa kitarapedaalilaudalle, käyttävät yleensä teräsnaulaa tai potmetallia äänisignaalin johtamiseen. Ferromagneettisia. Magnetisoituvia. Vaikka nämä liittimet ovat kompakteja pedaalilaudoille, ne tekevät kompromisseja käyttämällä alempilaatuisia metalleja.
MATERIAALIT
Kosketuspisteet ESP-RA™:ssa on koneistettu korkean kuparipitoisuuden omaavasta messingistä. Messinki tarjoaa asianmukaisen kovuuden ja lujuuden, joka vaaditaan liittimeltä erittäin hyvällä johtavuudella äänenvääristymien minimoimiseksi, joita kaapeli saattaa aiheuttaa.
PATENTTIPOHJAINEN SUUNNITTELU
Muotoilu muistuttaa "pannukakku"-tyylistä liitintä, patenttia odottavan sulkujärjestelmän ansiosta liitin voidaan koota yhdellä ruuvilla kahden sijaan. Tämä mahdollistaa pienemmän muotoilun sekä vähentää kokoamisaikaa.
RAKENTEEN KOKO
Leveys 16 mm | Korkeus 25 mm | Syvyys 8 mm

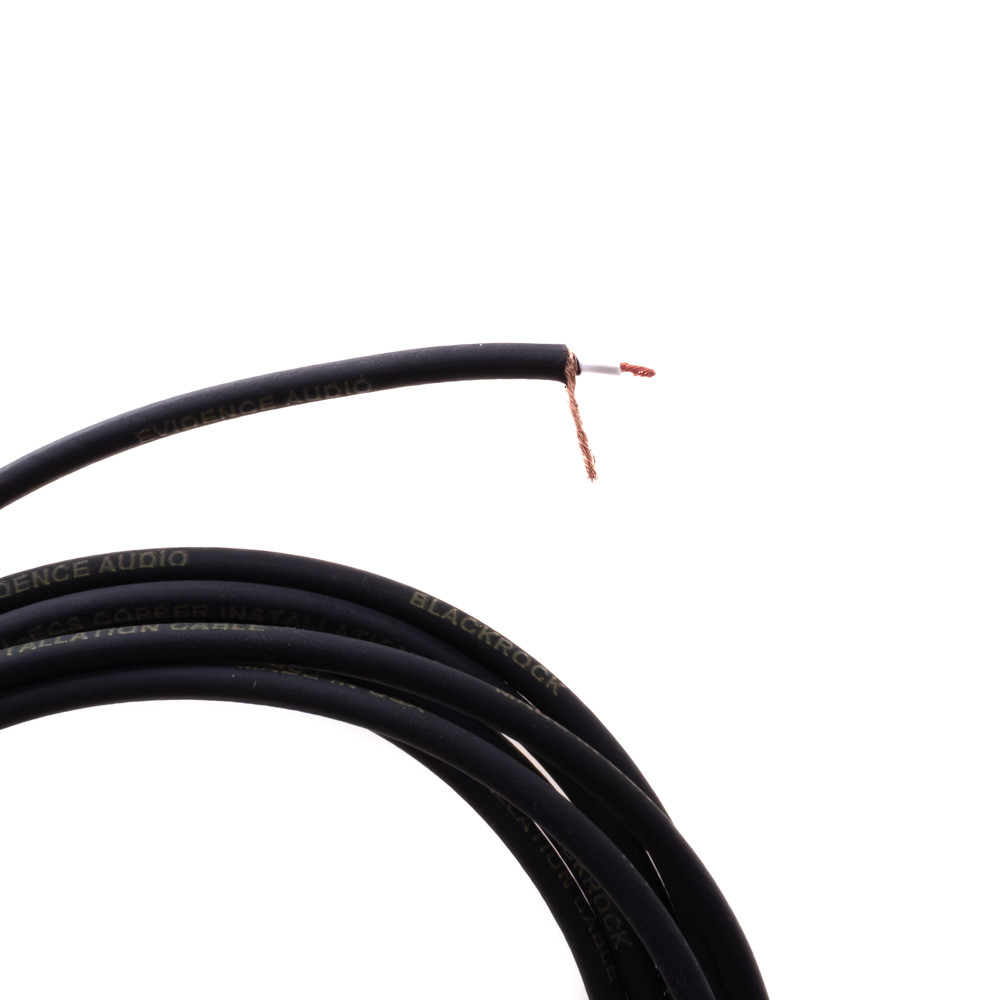

BLACKROCK-KAAPELI
Blackrock on kompakti kaapeli, jonka ulkohalkaisija on 4mm, täydellinen analogisille äänijohdoille, kun vaaditaan pienempää kokoa. Kaapelissa käytetään samoja johtimia, joita löytyy Reveal- ja Forte-kaapeleista, vain pienemmällä kuorella, jota käytetään ahtaammissa paikoissa kuten pedaalilaudoilla tai telinejärjestelmissä. Kun sitä käytetään yhdessä ESP-RA-liittimien kanssa, se tekee erinomaisen patch-kaapelin. Koko ja muotoilu on identtinen Monorail-kaapelin kanssa, mutta yksi kiinteä ydintäytejohto on korvattu IGL-ECS-johtimella.
Yksinomainen IGL-ECS™ (Increased Grain Linearity – Enamel Coated Strands) hyödyntää erittäin puhdasta kuparijohtimia positiiviselle, rinnakkaiskäytössä oleville johtimille maadoituspolussa, mikä tarjoaa suojauksen minimaalisella crosstalkilla.
Johtimien välisten vuorovaikutusten negatiiviset vaikutukset signaalista vähenevät suuresti, kun yksittäisten johtimien päälle laitetaan emalipinnoite. Tämän avulla johtimet voivat mitata ja kuulostaa yhdeltä kiinteältä ydintäytejohtimelta, mutta säilyttäen joustavuuden, jota käytetään monisäikeisissä kaapeleissa.
- High-purity IGL-ECS copper conductor for distortion-free midrange and high frequencies.
- The negative effects of strand interaction on the guitar signal are greatly minimized by putting an enamel coating over the individual strands of the center conductor.
- 20 awg conductor size keeps skin-effect distortions outside the audio spectrum while offering ample cross-sectional area.
- Parallel-run shield provides 98% coverage with minimal crosstalk.
- Coaxial geometry with low capacitance for compatibility with a range of RLC possibilities.
- Carbon-loaded extrusion for protection from triboelectric noise.
Blackrockia tarjotaan tässä irtotavarana, mutta se vaatii vakavaa harkintaa "DIY"-käyttäjälle. Blackrockin johtimien emalipinnoitus on poistettava ennen juottamista. Paras tapa tehdä tämä on käyttämällä nestemäistä juotosfluxia ja korkealämpötilaista juotoskolvia (kasta ensin fluxiin ja esitinaa johtimen päät 480C kolvilla.
Lisätietoja:
https://evidenceaudio.com/products/esp-diy-soldered-patch-kit
