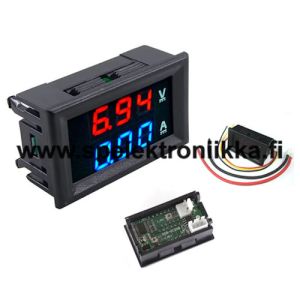

LED Jännite / Virta mittari digitaalinen paneelimittari

Tuote 100638. LED Jännite / Virta mittari digitaalinen paneelimittari. Kaksivärinen näyttö jännite = punainen, virta = sininen. Käyttöjännite 4 - 30VDC. Tämäkin on tarkoitettu pääasiassa arduinoprotoiluun ja labrakäyttöön henkilöille joilla on suuri elektroniikan osaamisen tieto ja taito, ei sovellu ammattikäyttöön eikä valmiin laitteen osaksi, hobby laatua tämäkin. Vaikka jännitealue yltää jopa 100V:iin tulee mittaria käyttää alle 48V jännitteillä. Virranmittauksen maksimiarvo on 9.99 A lyhytaikaisesti. Shunttivastus on joko SMD tehovastus tai lanka, asia riippuu mittariversiosta, uudemmissa on se SMD ja vähempi trimmereitä näkösällä. Meillä on tämä erä sitä uudempaa mallia.

Käyttöjännite: 4,5 - 30VDC. Huom ! Jännitteenmittaus on mahdollista hyödyntäen käyttöjännitettä. (Virranmittauksissa suositellaan käytettäväksi erillistä virtalähdettä mittarin vioittumisriskin takia, vertaa vaikkapa yleismittari joka on erotettu mitattavasta virtapiiristä.)
Mittausalue: 0 - 99,9V / 0-9,99A.
Mittaustarkkuus: ±1 %.
Käyttölämpötila: -10 - 65°C
Virkistystaajuus: 500ms
Segmenttinäyttö: Jännite punainen / Virta sininen
Näytön koko: 0,28"
Näytön väri: punainen (jännite), vihreä (virta)
Integroitu shuntti virranmittausta varten
Mitat: 48 x 29 x 22 mm
Asennusaukon koko: 46 x 26 mm

2 -napainen liitin on jännitemittaus piirilevyllä olevan shunttivastuksen yli.
3 -napainen liitin on käyttöjännite mittarille (Punainen), Maa (Musta), Keltainen (Jännitemittaus).

JOS KÄYTÄT SAMAA VIRTALÄHDETTÄ TOIMILAITTEEN KANSSA:

1. Älä ylitä 30V jännitettä mittarille
2. Virranmittauksessa älä kytke ohutta mustaa (maa) johtoa kolminapaisessa liittimessä mihinkään !

HUOM ! Virtamittauksissa suositellaan käytettäväksi erillistä virtalähdettä ! Erillistä virtalähdettä käytettäessä voi tietenkin suorittaa myös jännitemittauksia. Jos teet mittauksia samalla jännitteellä kuin toimilaitteessasi on, ÄLÄ YLITÄ 30V JÄNNITETTÄ. Äläkä kytke ohutta mustaa (maa) johtoa kolminapaisessa liittimessä mihinkään.
