Relekortti 4 kanavainen relemoduuli optoerottimilla 4 kpl 5V relettä 1 x vaihto

Tuote 101062. 4 kanavainen relekortti relemoduuli optoerottimilla 4 kpl 5V relettä 1 x vaihto. Arduino sovelluksiin. Käyttöjännite 5VDC. Releen kontaktien kautta ei suositella kytkettäväksi 230VAC jännitettä maksimi jännite 50V AC/DC tämä ei ole valmis laite vaan komponentti, ei ammattikäyttöön vaan opetukseen, labrailuun jne ... Kortti toimii alasmenevällä ohjauksella, eli kun IN nasta laitetaan maahan, vetää rele, kun kontakti poistetaan rele palautuu lepotilaan. Virrankulutus lepotilassa alle 20mA, kun yksi rele vetää, alle 100mA. Relemoduuli. Arduino sovelluksiin.

Releen kärkien kautta kulkevan tasavirran ehdoton maksimi hetkellisesti kytkettynä on 10A ja tällöin maksimijännite saa olla 30 VDC.

Käyttöjännite 5 VDC

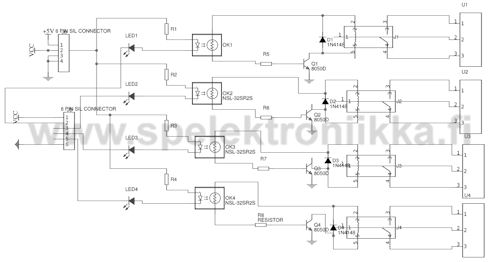

6 -napainen liitin:
Vcc = + 5 V
Gnd = maa (miinus)
IN 1, 2, 3 4 = Liipaisu alasmenevällä pulssilla, rele pysyy vetäneenä niin kauan kuin pinni on vedetty alas.

4 -napainen liitin:
Normaalitilassa oikosulkupala pidetään asennossa
JD-Vcc.
Testausasento: Poista oikosulkupala, releet ei vedä pulssin tullessa, mutta aktiivisen kanavan LED syttyy.
Huoltotila: Siirrä oikosulkupala Vcc-Gnd kohtaan LED:it ei syty eikä releet vedä.
