Pintaliitoskomponenteilla toteutettu LED vilkku, erittäin pieni virrankulutus, IC -piiri toimii vielä 2V:in jännitteellä. Ko. vilkusta laitettiin kaksi koekappaletta vilkuttelemaan, jotta saataisiin tietää kuin kauan jaksaa vilkutella (käyttöjännite 3 x AA alkali ulkona, 3 x AA tavallinen sisällä), ulkona LED:inä valkoinen 10mm LED ja sisätiloissa LED:inä superkirkas punainen 10mm LED. Vilkutus alkoi 17.09.2008, päivitämme tähän tiedon kun vilkuttelun voi sanoa loppuneen, eipä loppunut välkyntä vielä 21.08.2009 (ulkomalli), mutta vaihdettiin patterit, kun piti saada suurempaa välähdystä aikaiseksi valaisemaan kylttiä. Sisällä olevan vilkuttelijan annamme vilkutella loppuun asti. No nyt hyytyi sisätiloissa ollut vilkuttelija 30.09.2009, eli yli vuoden vilkutteli kolmella tavallisella AA paristolla).  Valkoisen LED:in vilkuntaa ulkona (kuvattu 26.12.2008, kuvaushetkellä oli kova tuuli joka humisee mikrofonissa.)
----------------------
Soveltuu mm. vilkkuvan vaapun tekemiseen. Kytkiksessä myös pelkän konkan ja vilkku LED:in käyttö vaapun sisällä.
Kytkentäkaavio, osasijoittelu, foliokuva ei mirror, foliokuva mirror
------------------------------------------------------------------------------------------------------

Litium akun laturi, 3.7V:in akulle. Lataa akun täyteen n. 4 - 6 tunnin aikana. Pienikokoinen.
SMD -osilla, yksipuoleinen levy. Soveltuu mm. allaolevalle akkupaketille.
Kytkentäkaavio, osasijoittelu, osaluettelo, foliokuva ei mirror, foliokuva mirror.

Prismaattinen 3.7V (4.2V) Li-ion akku 1400 mA elektronisella oikosulkusuojalla !!!.
Muista, että Li-ion akkuja saa ladata vain niille sopivilla
latureilla ja huolehdittava latauspaikan ympäristöstä ettei
mahdollisen vikatapauksen sattuessa voi aiheutua tulipalon vaaraa,
eikä vahinkoa ympäristölle. Akku voi jopa räjähtää jos sitä esim.
ladataan tai puretaan väärin. Tämä akku sisältää elektronisen oikosulkusuojan
joka on akun päädyssä piirilevyllä. Oikosulkusuoja toimii n. 2.5A - 3A kohdalla.
Akku palautuu normaalitilaan käyttämällä kuorma pois päältä.
Kokonaispaino n. 45g. Koko: n. 11 x 36 x 54mm
3.7V litiumakku:        12.00€ / kpl
---------------------------------------------------------------------------------------------

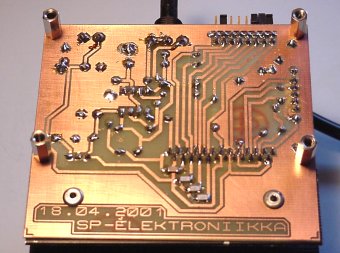

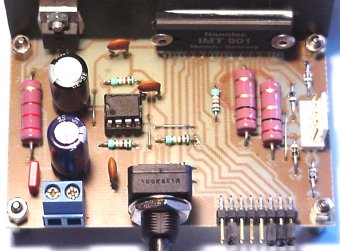

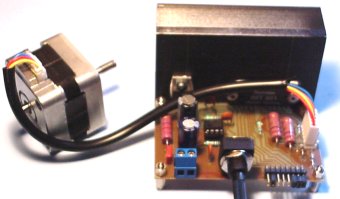

Askelmoottorinohjain IMT-901 piirillä, täydellinen kytkentä, sisältää kaikki liitännät moottorin ohjaukseen, ohjaukset voi toteuttaa
esim. painonapeilla, kauko-ohjauksella ym. ei tarvitse tietokonetta ohjauksiin. Käyttöjännite 10 - 28 VDC. Portaaton nopeuden-
säätö. Yksipuoleisen piirilevyn foliokuvat 1/1 (600k/pdf). Kytkentäkaavio (400k/pdf). Osasijoittelukuva/osaluettelo (300k/pdf).
------------------------------------------------------------------------------------------------------
ASKELMOOTTORIN OHJAIN
Askelmoottorin ohjain, painonapilla eteen/taakse, perusnopeuden
asetukset, hienosäätö trimmerillä, virransäätö trimmerillä. Osasijoittelu. Foliokuva.

------------------------------------------------------------------------------------------------------

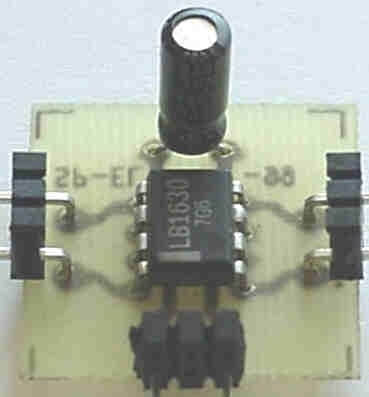

DC -MOOTTORIN OHJAIN


Minimaalisesti ympäristökomponentteja. Käyttöjännite 2.5 - 7 VDC. Eteen/taakse/standby. Pienoismoottoreiden ohjaukseen.

------------------------------------------------------------------------------------------------------

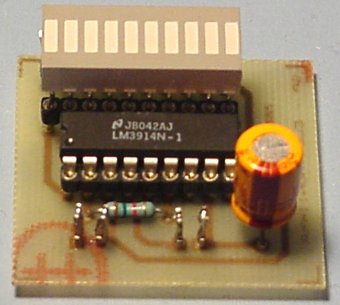

LED PYLVÄSNÄYTTÖ
, LED:it SYTTYVÄT n. 120mV VÄLEIN. KYTKENTÄÄ VOI KÄYTTÄÄ MONIIN ERI SOVELLUKSIIN JOS MITOITTAA JÄNNITTEENJAON INPUTISSA ESIM. 12V KÄYTTÖÖN, PERUSALUEELLA TOIMII ESIM. LAMBDA-ANTURIN SIGNAALIN MITTARINA. KYTKENTÄKAAVIO EI VALMISTA PIIRILEVYÄ SAATAVILLA.
------------------------------------------------------------------------------------------------------

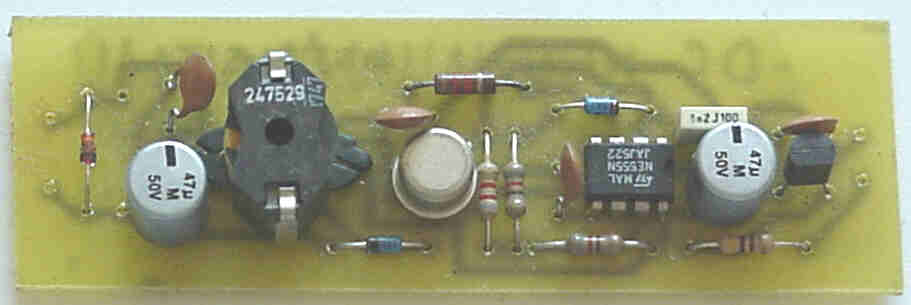

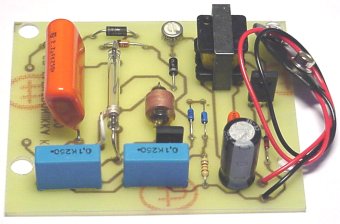

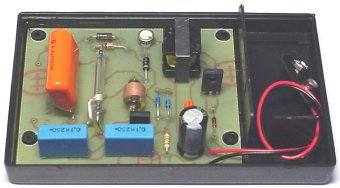

STROBOVALO, JOKA TOIMII JOPA 9V:in NEPPARIPARISTOLLA, PIIRILEVYLLÄ PAIKKA MYÖS U-PUTKELLE, TOIMII LUETTELOMME 4kV:n STROBOPUTKILLA. VÄLÄHDYSTEN SÄÄTÖNOPEUS TRIMMERILLÄ. SOVELTUU MONEEN KÄYTTÖÖN : "NÄYTEIKKUNAN HUOMIOVALO", "DISCOVALO", "VENEVÄYLÄN ILMAISIN SYYSPIMEÄLLÄ"   YM. YM.
HUOM ! piirilevykuvissa oleva 4kV suora stroboputki on poistunut valikoimistamme, tilalle käy kaikki luettelomme 4 kV U -mallin putket, sekä allaolevat edulliset stroboputket joita saimme varastoon erän. Ko. suora putki on muutaman millin pitempi kuin alkuperäinen, joten piirilevylle tulevia juotoskorvia joutuu taivuttamaan hieman ulospäin jotta putken saa juotettua korvakkeisiin.
Alempana oleva heijastimella varustettu putki välähtää erittäin kirkkaasti tällä kytkennällä.
Kannattaa liittää kytkentään eristetyillä johtimilla.

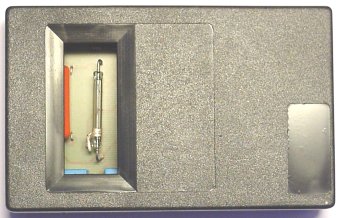

Salamaputki heijastimella !!! 4kV, n. 20  x 22mm, syvyys 17mm. Anodi ja katodi
kuparikontakteilla. Sytytinkontakti alumiinia (ei tinaudu, johdon kiinnitys puristamalla).
Varo ettet katkaise kontakteja kun taivuttelet niitä ! Putken saa upotettua siististi laitekotelon
pintaan. Välähtää kirkkaasti myös tällä paristotoimisella kytkennällä.     3.50
€ / kpl

KYTKENTÄKAAVIO JA OSASIJOITTELUKUVA

------------------------------------------------------------------------------------------------------

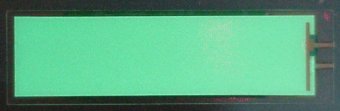

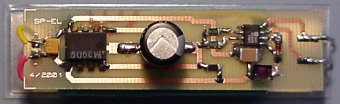

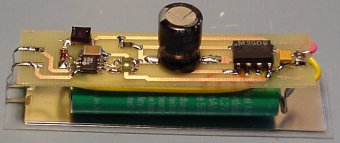

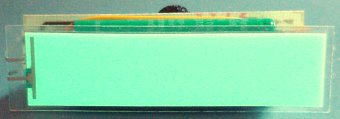

Elektroluminenssivalon ohjain ja vilkuttelija, toimii alle 3.5V:in jännitteellä. Akkujen lataukseen voi käyttää esim. aurinkokennoa. Kytkentäkaavio (53k/pdf) ja osasijoittelukuva 1/1 (170k/pdf) hyvin näkyvä valoefekti, monenlaisiin sovelluksiin.
------------------------------------------------------------------------------------------------------
KYMMENEN FETIN VAELTAVA VALO

Käyttöjännite 10 - 25 VDC. Kiertonopeuden säätö trimmerillä. Valoefektien muodostamiseen turvallisella jännitteellä.
REKKA-AUTOT, HENKILÖAUTOT, VENEET, VEDEN LÄHELLÄ OLEVAT KOHTEET
Soveltuu erinomaisesti pienille lampuille ja valokaapeleille.
------------------------------------------------------------------------------------------------------
230 VAC VALO-OHJAIN VILKUTTELIJA


HENGENVAARALLINEN KYTKENTÄ, VAIN AMMATTI-HENKILÖN SOVELLUKSIIN.

Vilkuttelee esim. mainosvaloja (OPEN -kyltti) ym. ym. 230 VAC !!! Soveltuu erinomaisesti verkkojännite valokaapeleille.
Pulssisuhteen säätö trimmerillä, nopeuden säätö potentiometrillä.
------------------------------------------------------------------------------------------------------

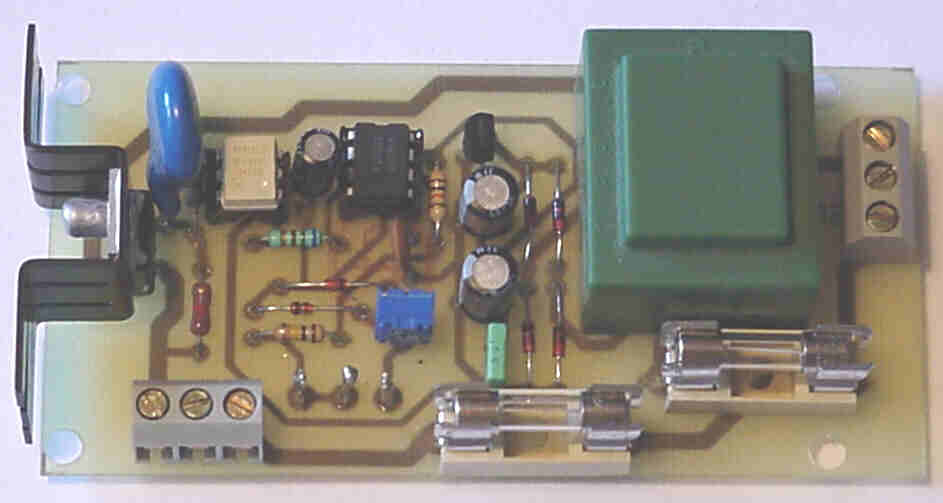

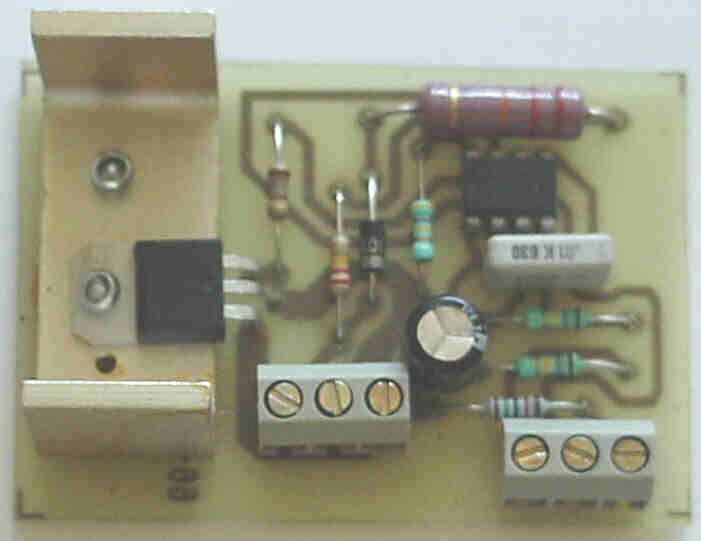

230 VAC MOOTTORIN OHJAIN


HENGENVAARALLINEN KYTKENTÄ, VAIN AMMATTI-HENKILÖN SOVELLUKSIIN.

Moottorin kierrosnopeuden säädin (230 VAC !!!) R1 kytkentäkaaviossa on R9 osasijoittelussa.
Kytkennässä käytettävää U208B -piiriä ei valitettavasti saa enään kauttamme.

------------------------------------------------------------------------------------------------------
PANEELIMITTARIN VIRTALÄHDE


Laite on tarkoitettu muodostamaan kelluva jännite digitaaliselle paneelimittarille, jolloin ei tarvita erillistä käämiä muuntajassa. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

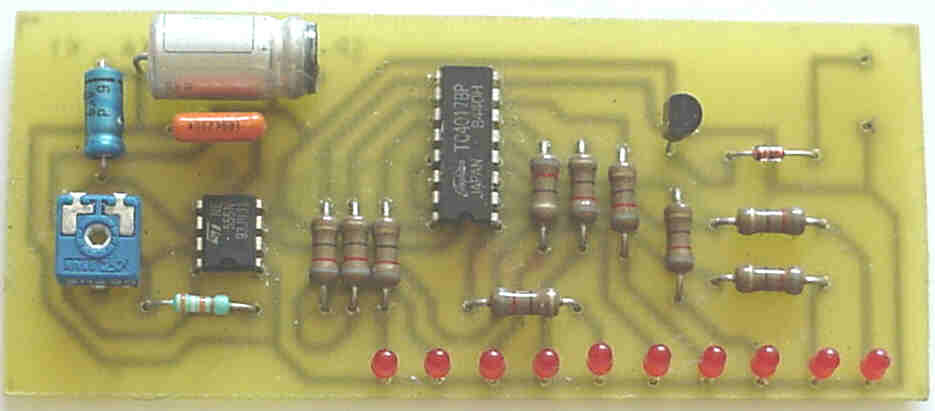

VAELTAVA VALO

LEDeillä toteutettu vaeltava valo efekti, 10 LEDiä. Nopeudensäätö trimmerillä. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

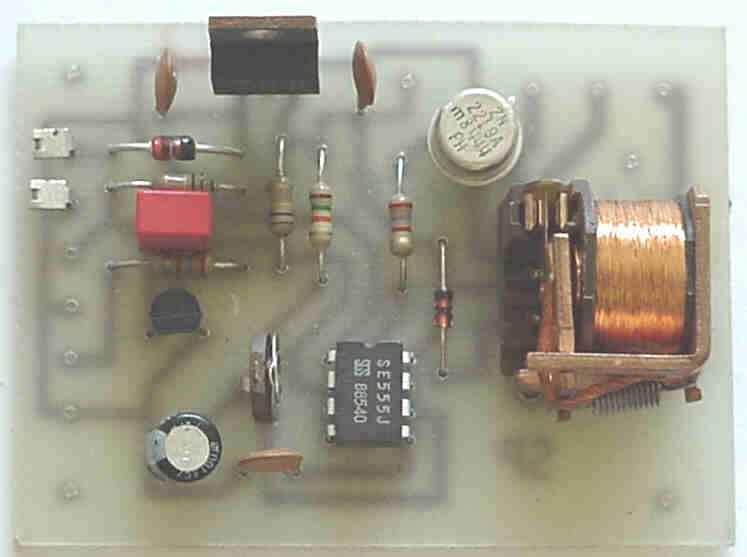

ELEKTRONINEN VIIVE

Toimii ylös tai alasmenevällä liipaisulla, rele pysyy vetäneenä trimmerillä säädetyn ajan. Releen kärkien virrankesto 12V/16A. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
Piirilevylle sopivaa kuvan kaltaista relettä ei ole enään saatavilla. Releeksi käy mikä tahansa 12V ja riittävän kärkien virrankeston omaava rele.
------------------------------------------------------------------------------------------------------
VILKUTTELIJA

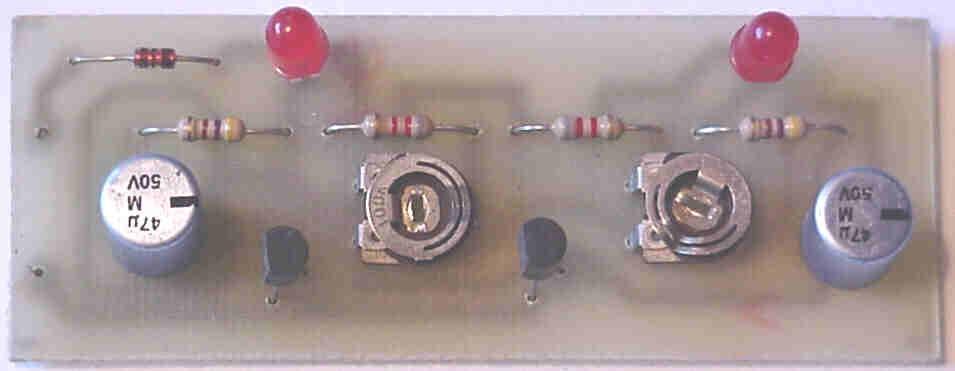

LED vilkku, nopeudensäätö trimmereillä, soveltuu aloittelijalle. Esim. valevarashälyttimeksi. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

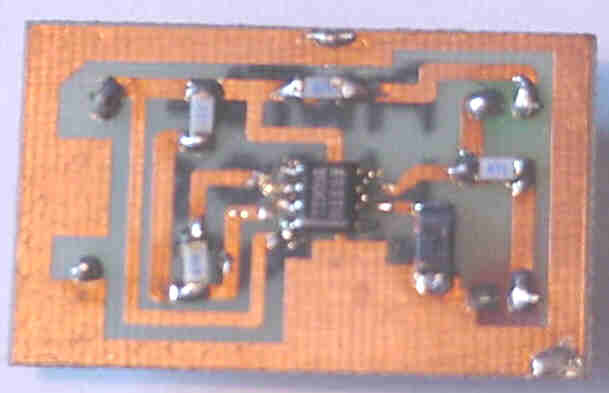

PINTALIITOSVILKUTTELIJA

LED vilkku, toteutettu pintaliitoskomponenteilla. Esim. valevarashälyttimeksi. Dokumenteissa lukee, että tämä
on rakennussarja, mutta se ei pidä paikkaansa.
Poikkeuksellisesti tälle vilkuttelijalle on saatavilla kauttamme piirilevy.

Piirilevy = 1.70
------------------------------------------------------------------------------------------------------
LUKKIUTUVA ELEKTRONINEN PAINONAPPI

Laitetta voi käyttää monissa sovelluksissa, missä tarvitaan loogisen tilan pito lyhyilläkin pulseilla. Resetointi mahdollisuus.
FET open DRAIN lähtö. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

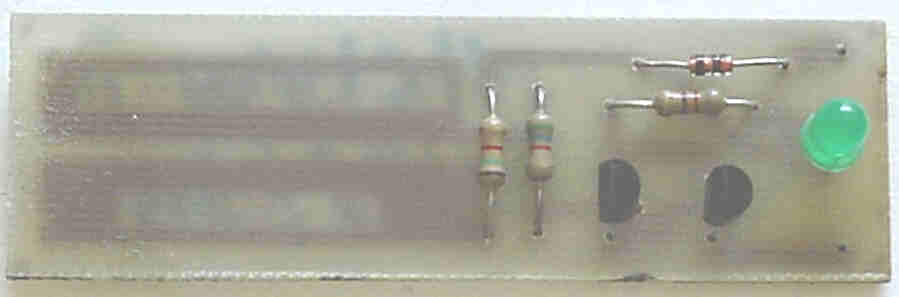

KOSTEUS/JOHTAVUUS ILMAISIN

Kytkentä soveltuu aloittelijalle, vähäisen komponettimäärän takia. Dokumenteissa lukee, että tämä on rakennussarja, mutta
se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------
VALOKYTKIN

Komparaattorilla toteutettu valokytkin, liipaisutason säätö trimmerillä. Transistori lähtö. Soveltuu vähempi harrastaneelle.
Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

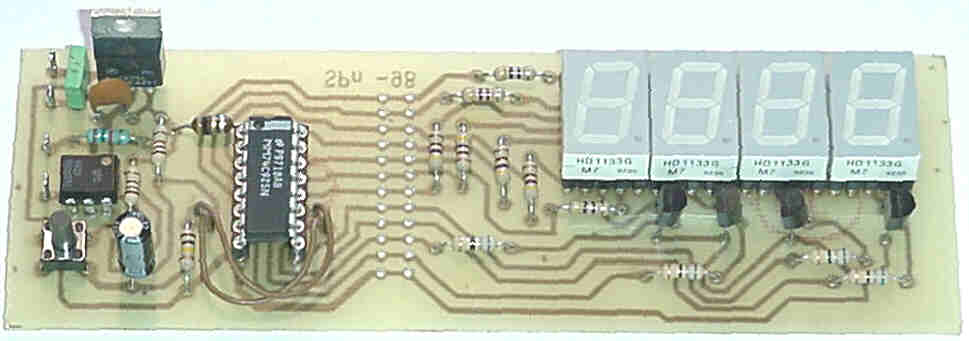

PULSSI/KAPPALE -LASKURI 9999

Laskuri laskee pulsseja 9999 saakka, yksi IC -piiri sisältää laskurin ja näyttöjen ohjaimet. Optoerotin voidaan jättää pois
monessa tapauksessa. Kappalelaskuriksi ym. Katkaistava piirilevy.
------------------------------------------------------------------------------------------------------

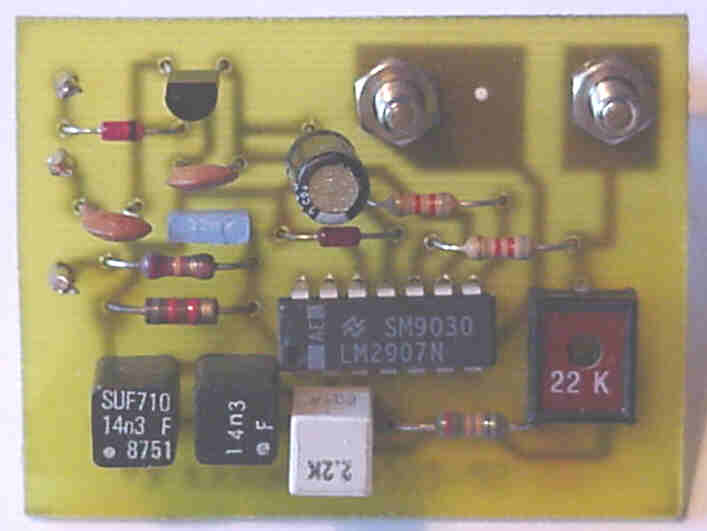

TAAJUUS/JÄNNITE MUUNNIN

Soveltuu erinomaisesti erillaisten pulssien mittaukseen, esim. auton kierrosnopeuden mittaus. Piirilevy muotoiltu siten, että levyn saa kiinni suoraan yleismittarin liittimiin eristämättömillä banaani uros liittimillä jotka on juotettu levyn läpi. Laite muuttaa taajuuden jännitteeksi, siten että esim. 1000r/min = 1.00 VDC. Jos kytketään J5:tä ylösvetovastus käyttöjännitteeseen, voidaan mitata esim magneettikytkimeltä tulevia pulsseja. (Polkupyörä, siipiratas ym.ym)Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------

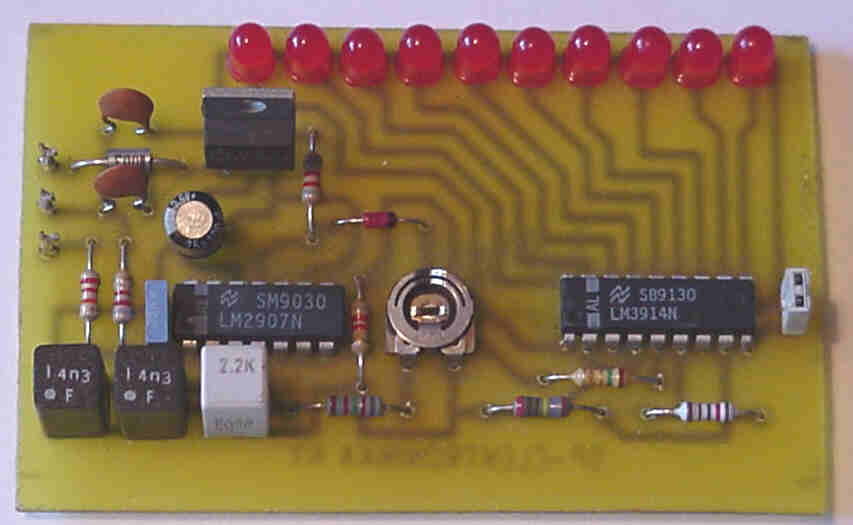

KIERROSLUKUMITTARI

Pohjautuu ylläolevaan taajuus/jännite muuntimeen. Kytkentään on lisätty LED-ohjain,siten, että LED syttyy esim. 500 kierroksen välein. LEDit voidaan valita syttymään yksitellen tai muodostamaan ketju. Jos kytketään J5:tä ylösvetovastus käyttöjännitteeseen, voidaan mitata esim magneettikytkimeltä tulevia pulsseja. (Polkupyörä, siipiratas ym.ym)Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------
REGULAATTORI

Yleiskäyttöinen piirilevymalli 78xx sarjan regulaattoreille AC/DC -input mahdollisuudella. Dokumenteissa lukee, että tämä on rakennussarja, mutta se ei pidä paikkaansa.
------------------------------------------------------------------------------------------------------


Kuva 1                                        Kuva 2                                                   Kuva 3

                       Kuva 4                                                 Kuva 5   piirilevyversio A

                   Kuva 6   piirilevyversio B
LIIKKEENILMAISIN. Käyttöjännite 9VDC, virrankulutus stand by tilassa < 50uA, maksimi tunnistusetäisyys n. 8m, 140 asteen kulma. SOVELLUKSIA MM. KULUNVALVONTA, MURTOHÄLYTTIMET, "AUTOMAATTISET" VALOJEN SYTYTTELYT ESIM. PAIKOISSA MISSÄ EI OLE VERKKOJÄNNITETTÄ. TOIMII "INFRAPUNATUTKANA" LIITETTYNÄ AUTON, VENEEN YM. MURTO HÄLYTTIMEEN. KÄYTTÖJÄNNITE ESIM. 9V NEPPARIPARISTO.
Kuva: 1 = Avaamaton laite
Kuva: 2 = Asennusteline irrotettu
Kuva: 3 = Irrota 2 ruuvia paristokotelon sisältä ja erota kotelon kappaleet toisistaan,

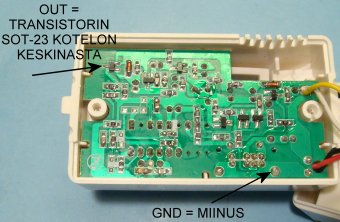

Kuva: 4 = Yleiskuva piirilevyversiosta A,

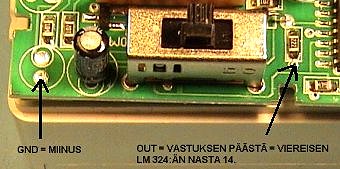

Kuva: 5 = Näistä nastoista saadaan ylösmenevä nopeahko liipaisupulssi esim. alla olevalle ohjainkytkennälle. Pulssin suuruus riippuu paristojännitteestä, mutta kuitenkin yli 5V (piirilevyversio A)
Kuva: 6 = Näistä nastoista saadaan ylösmenevä nopeahko liipaisupulssi esim. alla olevalle ohjainkytkennälle. Pulssin suuruus riippuu paristojännitteestä, mutta kuitenkin yli 5V (piirilevyversio B)
-------------
Liiketunnistimessa on kaiutin ja liukukytkin millä saadaan "ovikello" ääni tai "hälytys" ääni, sama kytkin toimii myös liikkeentunnistimen virtakytkimenä. Jos et tarvitse ääntä, katkaise kaiuttimen johdot. Koska "OUT" -nasta ei kestä kuin pientä kuormitusta, ohjaa sillä esim. 4.7k vastuksen kautta transistoria tai fettiä joka puolestaan ohjaa esim. relettä. Muista pitää maa samana myös ohjainfetille tai transistorille. "OUT" -nasta käy nopeasti ylhäällä kun tapahtuu tunnistus. OUT ja GND nastojen johdot saa vedettyä ulos kotelosta samaa kautta kuin paristonepparin johdot. Alla kytkis, mitä voit ohjata liikeilmaisimella, ko. kytkentää käytettiin mm. puuceen automaattivalaistuksessa.

------------------------------------------------------------------------------------------------------

KAKSI OPEN DRAIN FET LÄHTÖÄ, TOINEN ANTAA LYHYEN PULSSIN (jonka pituus on liikkeenilmaisimen antaman pulssin pituus), TOISEN PITOAIKA SÄÄDETTÄVISSÄ MAKSIMISSAAN N.30s. ERINOMAINEN HÄRVELI SOVELLUKSIIN MISSÄ PIENI VIRRANKULUTUS ON TÄRKEÄÄ.

KYTKENTÄKAAVIO JA OSASIJOITTELUKAAVIO
------------------------------------------------------------------------------------------------------
SMD ASIC PIIRI KC778B, SISÄLTÄÄ KAIKKI TOIMINNOT, MYÖS PÄIVÄNVALO SÄÄDÖN, SUOTIMET YM. YHDELLÄ PIIRILLÄ.

Kuvien mukaisia kytkentöjä ei ole kokeiltu, mutta ainakin käyttöjännitteen regulointi kannattanee tehdä esim. 78L05
regulaattorilla ja olla käyttämättä IC:n nastaa 6. Koko tunnistimensaa rakennettua hyvin pieneen kokoon, koska ympäristö
komponentteja on vähän.

TEKSTIOSAN DATAT     SOVELLUSKYTKENNÄT
------------------------------------------------------------------------------------------------------
PIR ANTURI
, RE200B = IRA-E101        4.20€
------------------------------------------------------------------------------------------------------
KUPERA FRESNEL LINSSI (PIR ANTURILLE), 17mm x 24mm x 24 mm ,LINSSIN VOI ASENTAA SUORAAN PIIRILEVYLLE
KUPERAN FRESNEL LINSSIN OMINAISUUS SPEKSIT
PIR ANTURILLE, HARMAA 0.22 mm PAKSU INFRAPUNAA LÄPÄISEVÄMUOVIKALVO, ULKO JA SISÄTILOIHIN n. 10 cm x 25 cm
HARMAAN KALVON LÄPÄISYKÄYRÄT

------------------------------------------------------------------------------------------------------
LUONNONVALKOINEN INFRAPUNAA LÄPÄISEVÄ 1 mm PAKSUMUOVIKALVO, PIR ANTURILLE JA INFRAPUNA LEDEILLE, ULKO JA
SISÄTILOIHIN n. 10 cm x 10 cm    VALKOISTA KALVOA KÄYTETÄÄN MONISSA TEOLLISISSA PIR SOVELLUKSISSA

------------------------------------------------------------------------------------------------------

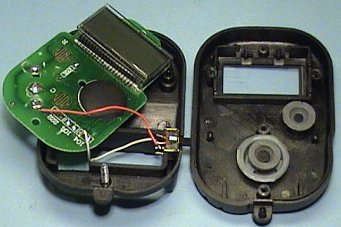

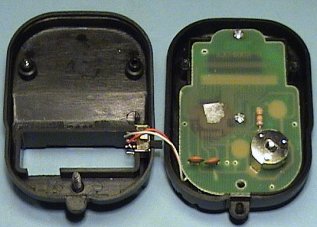

Digilasku                             irrota 3 ruuvia takaa               irrota piirilevyn kaksi kiinnikeruuvia

  kun pyörittelet piirilevyä, varo ettei johdot katkeile                             LR44 pariston navat

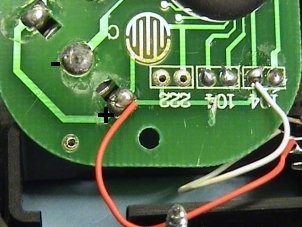

johtojen paikat           johdot tinattuna foliopuolella     johtojen vedot komponenttipuolella

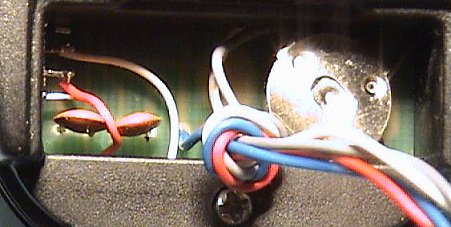

                        "yleismaailmallinen" vedonpoisto                                               johtojen ulostuonti kotelosta
Tämä värkkäily ei sovellu aloittelijalle, laskurin vioittumisriski on suuri tehtäessä näitä muutoksia. Omalla vastuulla voit
kuitenkin laajentaa näillä muutoksilla laskurin käyttöaluetta huomattavasti ja saada digitaalisesta laskurista
paljon yleiskäyttöisemmän version. Kytke virta pois päältä. Avaa kaikki tarvittavat ruuvit
varovasti, varo samalla alkuperäisiä johtoja etteivät ne katkeile (ovat hyvin ohuita, ne voi vaihtaa samalla hiukan
paksumpiin). Poraa ohuella terällä reikä reset johdolle padille tai aivan viereen, varo ettet katkaise piirilevyfoliota.
Poraa reikä miinusjohdolle "tyhjään" paikkaan ja pujota johto sen kautta pariston miinusnavalle. Tinaa plus ja laskurijohdot
paikoilleen. Poista sivuleikkureille pieni pala muovia muovia kotelosta kohdasta mistä reset ja miinus johtimet tulevat
paristo-osaston puolelle. Tee vedonpoisto johtonipulle. Vedä johdot ulos kotelosta. Johdot: Punainen = +, Harmaa = -,
Sininen = laskenta, Valkoinen = reset. Kun punainen ja sininen johto kytketään yhteen laskuri laskee aina kontaktihetkellä
yhden pulssin eteenpäin. Kun punainen ja valkoinen käytetään yhdessä, resetoituu laskuri. Harmaa, eli miinusjohto on
sellaisia sovelluksia varten, missä esim. pulssi otetaan transistorin ohjaamana jne... Muista että transistorin ym. täytyy ottaa
käyttöjännitteensä tästä paristosta ettei koko laskuri tuhoudu esim. liian suuren jännitteen takia.
------------------------------------------------------------------------------------------------------
PIIRILEVYN LAKKAUS, KEHITYS, SYÖVYTYS

Jonkinlaisia ohjeita piirilevyjen tekemiseen.
------------------------------------------------------------------------------------------------------
